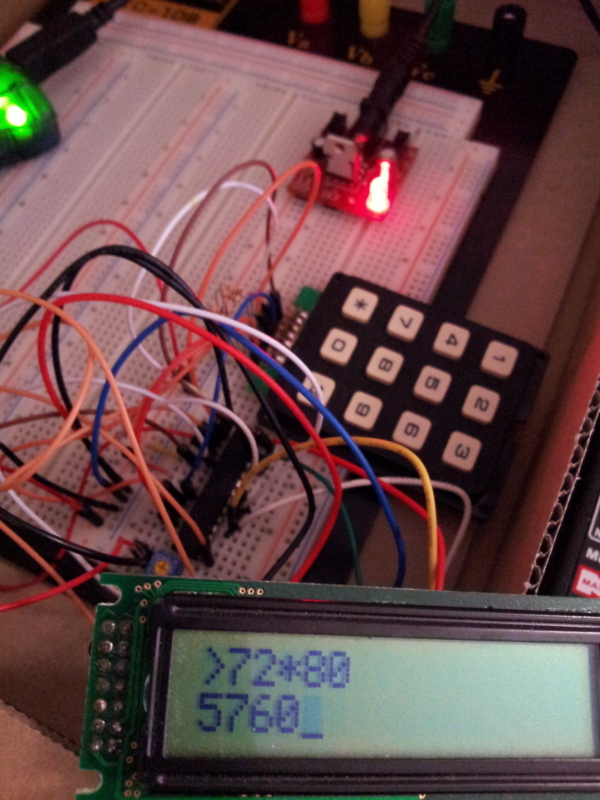

AVRマイコンで電卓もどきを作ってます(SC1602 LCDとキーマトリクスモジュール)

まだ掛け算しかできないので、「作りました」ではなく、「作ってます」です。。

ATmega168のAVRマイコンと、電子部品屋でよく見かける、

• SC1602互換のキャラクタLCD
  • 今回使用したのはこちら
• '0'〜'9'と'*'、'#'のキーマトリクスモジュール

を使用した電卓もどきです。

そもそも、数字キーの他に'*'と'#'しか無いこともあり、掛け算しかまだできません。
('#'は「Enter」キーにしています。)

とりあえず、まずは、現状の回路図とソースコードの紹介まで。

• 回路図(2.5MB、JPG)
  • http://funlinux.org/avr_calc_20160228_schematic.jpg
  • 手描きのメモ書きみたいなものですが(汗)、データとして残しておきます
• ソースコード(GitHub)
  • https://github.com/cupnes/avr_pocket_computer

なお、回路図に電源について書いていないですが、ブレッドボードで作っている現時点では、
以下のブレッドボード用電源ボードで生成した5Vを使用しています。

• SparkFunブレッドボード用電源ボード(キット) - スイッチサイエンス

# GitHubのプロジェクト名からも、ゆくゆくはポケコンみたいなものを作りたいなと思ってます。
# 思ってるだけで、電卓もどきに終わるかもしれませんが。。。
